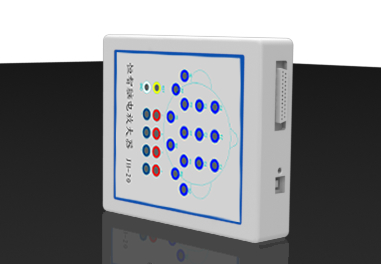

恒智腦電采集系統

恒智認知電生理實驗教學系統提供刺激作用于感覺系統或腦的某一部位，在給予刺激或撤消刺激時，在腦區引起的電位變化。ERPs是一項無損傷性腦認知成像技術，其電位變化是人類身體或心理活動有時間相關的腦電活動，在頭皮表面記錄到并以信號過濾和疊加的方式從EEG中分離出來的。恒智認知電生理實驗教學系統通過與電*帽相連的接口采集被試的原始腦電數據，并將這些原始模擬信號轉換成數字信號，與經過25針并口接收的刺激標記trigger 信號進行同步放大后輸出給USB接口，通過USB接口傳輸給裝有軟件系統的主機進行記錄和分析。

 恒智認知電生理實驗教學系統可根據實驗需要對正在采集的原始腦電信號進行實時的ERPs在線分析。處理過程簡便，只需按照“剔除信號”、“EEG分段”、“基線校正”、“去除偽跡”、“疊加平均”、“數字濾波”、“保存ERPs數據”、“總平均”、“差異波”、“比較”、“參考轉換”、“腦地形圖”、等13個功能模塊順序即可完成分析步驟。

恒智認知電生理實驗教學系統可根據實驗需要對正在采集的原始腦電信號進行分析后，即可得出一個大概的實驗分析結果來判斷實驗的預想是否成立。

  系統主要特點：

         質價比高、實驗容量大，包括了ERPs實驗的基本內容，涉及到了知覺、注意、語言、意識等多個領域的經典 ERPs 實驗設計和方案；

         優化了ERPs實驗的方案和過程，使 ERPs 實驗流程規范化、科學化；

         所采用的ERPs 實驗方案和設計對實驗變量的控制*確可靠，ERPs 數據分析方法準確可靠，適用于教學；

         ERPs 實驗經典、有代表性，并能體現腦科學研究的發展趨勢；

         實驗設計采用通用的心理學實驗軟件編寫，對于每項實驗都有詳細的內容介紹、實驗設計、參數設置，利于學生接受系統的ERPs實驗訓練。

  硬件技術參數:

         模擬通道：DC放大，含16導單*和4導雙*以及Trigger導聯；

         采樣率：所有導聯同步采集，包括125Hz、250Hz、500Hz、1000Hz以及2000 Hz采樣率；

         采樣方法：所有通道同步采集；

         A/D 分辨率：22 bits；

         輸入范圍：±130 mV；

         輸入阻抗：100 MOhm；

         共模*制比（CMRR）：>110 dB at 50 Hz；

         輸入噪聲：1.0 μV RMS (6 μV peak-to-peak)；

         帶寬：DC至500Hz；

         刺激接收數字（TTL）輸入：并口；

         阻抗檢測：在線檢測阻抗；

         電源：USB供電；

  軟件功能介紹：

         導聯設置：通過軟件設置20導模擬信號和1導數字信號的標號名稱，支析，根據不同的刺激和反應，得出實時的ERPs結果；

         ERPs離線分析：通過讀取信號數據、剔除信號、EEG分段、基線校正、去除偽跡、疊加平均、總平均比較分析、差異波比較分析、數字濾波和參考轉換等一系列數字信號分析處理，對腦電信號進行離線分析，得到ERPs結果；

         腦電地形圖：以不同的顏色分別對應不同的腦電電壓值，顯示ERPs結果的腦電地形圖;

軟件運行環境：Windows XP或Windows7；
