華銳簡易攝片架

一、 簡易胸片架是利用醫療機構已有的醫用 X 射線機與本裝置的組合作用，對人

體的頭部、胸部、腹部、盆腔等部位進行攝片檢查，達到診斷病灶的目的。

二、 結構及技術參數

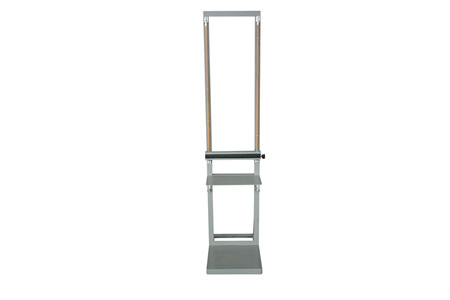

1. 結構

本裝置由支架、滑軌、片匣三部分組成。

2. 技術參數

（1） 攝片盒*大行程 1100mm；

（2） *大攝片尺寸：356mm×432mm（14〞×17〞）；

三、 安裝和使用

1. 安裝

將本裝置放置于距球管 180cm 的平整硬質地面上，使攝片盒垂直*心與球

管*心重合。

2. 使用

松開片匣的固定螺栓，將片盒裝入片匣，整體移動片匣到拍攝部位，擰緊螺栓。

四、 注意事項

1. 安裝時力求片匣垂直*心與球管的重合度保持一致，否則會出現一邊明一邊暗的現象；

2. 確保匯聚距離在 180cm 左右，以保持?jǐn)z片的清晰度；

3. 注意攝片條件（kV、mA）的選擇。

五、 結構圖

六、 運輸和儲存環境條件

在運輸或儲存包裝狀態下，設備*須能在不超下列范圍的環境條件下放置 15 周以上；

溫度 -40℃～55℃；

濕度 ≤90﹪；

大氣壓力 500kpa～1060kpa；

儲存在無腐蝕氣體和通風良好的室內。

七、 維修及保養說明

1. 維修

（1）設備維修的有關規定，維修人員*須遵守。未經我方授權的維修人員，不得撤擅自

維修設備；

（2）設備維修后，使用前*須檢查所有與*全有關的裝置；

（3）常見故障維修方法；

（4）經常對導軌定期檢查，適量加 30#機油或滑脂。

2. 保養

產品在使用過程中應注意保養，以確保產品正常工作，充分發揮其效能。

機房經常保持清潔、干燥，經常擦拭各運動軌道表面，不得有塵土和雜物；

3. 建議

（1）各運動部件與軌道的接觸間隙調整，每年進行一次；

（2）產品發生故障后應由專業人員檢修。
