美國G5雙通道振動排痰機Fleximatic

簡介

G5? Fleximatic 為美國General Physiotherapy, Inc.公司的醫學專家們推出的產品。在臨床使用過程中受到美國醫學界的一致好評。

它的雙叩擊頭設計更廣泛的適合中各不同醫療科室的要求。

為兒童、老年人、對叩擊耐受度低的病人專門設計的微型叩擊頭能夠輕柔而有力的解決肺深部痰液的排出問題。

雙頭設計可以同時對病人雙肺的氣管分泌物進行排除。

通過G5? Fleximatic的穿透力與叩擊頭定向結合會輕松而準確的完成引流排痰，預防和治療肺部感染。

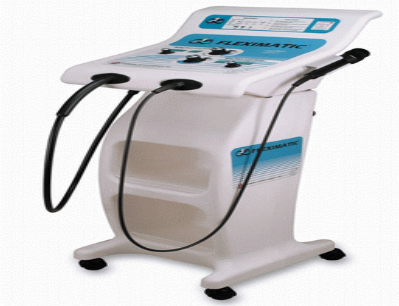

G5? Fleximatic線條流暢，下部配有叩擊頭裝載箱及病歷裝載箱，大腳輪設計穩定而又便于長距離移動。轉動調試面板定值準確，更適于治療師的操作。

美國G5雙通道振動排痰機Fleximatic

（一）工作原理：

美國G5?振動排痰機是根據物理定向叩擊原理設計的。對排除和移動肺內部支氣管等小氣道分泌物和代謝廢物有明顯作用。它同時提供兩種力：一種是垂直于身體表面的力，幫助支氣管粘膜表面粘液及代謝物起松馳液化作用，另一種是平行于身體表面的水平力，幫助支氣管已液化的粘液按照選擇的方向排出體外。

它每分鐘20-30CPS的使用頻率和人體組織的自然頻率相近，能很好的傳導到肺深部組織，作用于深部的細小氣道，G5?振動排痰機有很好的深穿透性，可以有效的排出細小氣道中的痰液

具有專利技術的定向叩擊系統擁有90°垂直轉換接頭提供了有力的振動叩擊治療。

獨特的定向叩擊系統具有不易旋轉松脫叩擊頭,并避免了與皮膚和頭發的撕拉和纏繞,實現了有效的治療功效。

G5?振動排痰機在臨床應用過程中會產生振動和叩擊兩種作用。振動會使支氣管擴張，淋巴管擴張，使氣道通過性增強，分泌物吸收增加。叩擊所具有的垂直力可松弛、擊碎、脫落粘性分泌物，水平力可推動分泌物定向移動。叩擊作用可刺激漿液細胞分泌，稀釋痰液，刺激神經末梢，加強纖毛蠕動，排除痰液，刺激咳嗽，咳出痰液。

美國G5雙通道振動排痰機Fleximatic

（二）主要功能

促進分泌物及痰液的排除：

G5?振動排痰機的振叩作用廣泛作用于中小氣道，促進漿液細胞分泌，稀釋痰液，降低分泌物粘稠度，利于移動，振動還能松弛、擊碎、脫落分泌物，加強纖毛擺動，加速分泌物向大氣道中移動，排除痰液，改善肺通氣。

緩解支氣管平滑肌痙攣：

G5?振動排痰機低頻振動很好地符合人體的固有頻率，所以能使支氣管平滑肌舒張，支氣管舒張，增加呼吸道通過性，改善肺通氣狀況。

消除水腫，減輕阻塞：

G5?振動排痰機的振叩作用能夠促進局部血液循環，加速淋巴回流，消除水腫，減輕阻塞，減少分泌物，使肺通氣阻力減小。

提高血氧濃度：

痰液及分泌物的順暢排除使氧供增加，二氧化碳排出通暢，血氧濃度提高，另外，促進血液循環，消除水腫，氣體交換增加，血氧濃度也會提高。

可改善呼吸音：

分泌物排除，支氣管舒張，肺部的干濕啰音及哮鳴音、痰鳴音可減輕，經一次或多次治療后即可顯現這種效果。

G5?振動排痰機正是基于解決以上問題并通過多年大量臨床經驗而設計的。歐洲及美國的呼吸系統的專家們將G5?振動排痰機列為氣道管理的專用設備。

工作特點

1.適用科室廣泛：

ICU：各科室及綜合性ICU。急重癥病人中很多病人會伴有肺通氣障礙。

CCU：部分病人會伴有肺部病癥，肺通氣受阻，需要排痰。

呼吸科：呼吸科所有病人都有肺通氣問題，均可使用。

神經內科：部分病人會伴有或合并出現肺部病癥，需要排痰，保障肺通氣。

神經外科：許多病人術前、術后均可能出現肺部病癥，需要排痰。同時能夠預防肺部感染。

心外科：術前清理呼吸道，術后排痰預防肺不張，預防肺部感染的出現。

胸外科：術前清理呼吸道，術后排痰預防肺不張，預防肺部感染的出現。

普通外科：如移植病人，由于免疫力受到抵制，會出現肺部感染，可用于預防治療。

老年科：呼吸道疾病在老年科多發，所以使用廣泛。

傳染科：呼吸道傳染病，排痰同樣重要。

急診科：急診會面臨各種疾病，排痰必不可少。

小兒科：呼吸道疾病多發，排痰作用明顯。

總之，排痰機應用廣泛，凡肺通氣障礙，需排痰的病人均可使用。G5?振動排痰機有效的解決了大量臨床問題。

2、 深穿透性，利于有效排出深部痰液：

G5?振動排痰機產生的定向力可以穿透皮層、肌肉、組織和體液，到達肺組織深部的小支氣管和肺泡部位，把肺組織深部的痰液及分泌物引流出來，而肺組織深部的排痰問題在臨床上是一個弱項，其他的排痰方式達不到這樣廣泛而持久的效果。

3.機器工作不受體位限制：

在臨床中排痰往往需要病人的體位配合，而昏迷、危重、術后等重病人根本無法達到這一要求，由此導致排痰效果不佳。G5?振動排痰機針對臨床實際情況，大大加強了機器的人性化設計，解決了這一難題。美國通用醫學物理治療設備公司的G5?振動排痰機無論在任何體位下使用，都能達到令人滿意的臨床效果。

4.對床邊其他儀器無干擾：

由于注意到大量醫療設備的協同工作，G5?振動排痰機采用了感應電機驅動，不會產生電火花及干擾磁場，對監護及呼吸機等設備無任何干擾。

5.多種工作模式：

（1）振動 （2）叩擊 （3）振動和叩擊相結合

美國通用醫學物理治療設備公司利用自己的技術，針對不同病人的臨床情況，設計出多種工作模式，以便于臨床應用。振動多用于大氣道的痰液排除，它還可以起到松馳緊張肌肉，促進局部體液循環的作用。叩擊多用于小氣道、感染面積小、術后傷口疼痛及不能耐受振動的病人的排痰。大多數病人都采取振動和叩擊結合的方式排痰，只有少數不能耐受振動的病人采取單純叩擊的方式排痰。

6.機器設計合理，操作簡單，移動方便：

機器設計時要求操作盡可能的簡單化，便于醫務人員快速掌握，另外結合臨床經驗，突出人性化的設計，便于移動，可游刃有余地穿梭于病房，病床之間。

7.配備多種叩擊頭，適用于不同體位和部位：

G5?振動排痰機配有多種叩擊頭即

229叩擊頭：直徑5英寸，滑面橡皮按摩面，適用一般病人。

228叩擊頭：同上，但可裝入熱水或冰塊，在叩擊的同時進行熱按摩或冷按摩。

210叩擊頭：直徑2.75英寸，外加柔軟的聚氨脂海綿緩沖層，作用力輕柔，可用于老人、兒童、術后或過于敏感的病人。

212叩擊頭：直徑4英寸，軟的聚氨酯海綿組成，產生的作用比No.229更為輕柔，很多醫生喜

歡將它用于老年人、術后或過于敏感的病人的體位性引流。No.212能放在醫生手

背或手指背部，使其作用能通過手傳遞給病人，當對一些難于處理或有傷病人進

行治療時，這種方法較為有用，它讓醫生能更好地感覺到他治療的病人的反應。

230叩擊頭：軛狀，寬度6英寸，有兩個接觸面，適用于只能仰臥、移動不方便的病人。

G5? Fleximatic振動排痰機小叩擊頭系統專用叩擊頭：

510叩擊頭：這個小叩擊頭是聚氨酯海綿材質，適用于兒童、老年人或身體中的敏感部位，與

No.509叩擊接合器相連，常用于體位引流。

514叩擊頭：這是帶有尼龍搭扣的柔軟海綿質和粗糙海綿質的叩擊頭，要粘在塑料背板上，更

換容易?？芍貜?fù)使用的小叩擊頭罩有助于海綿使用期的延長。

522叩擊頭：這是一個圓形的球狀叩擊頭，較之No.510叩擊頭的體位引流作用，接觸作用更為

堅實，是理想的放松不易達到肌肉的叩擊頭。

529叩擊頭：與大叩擊頭系統的No.229叩擊頭相似，此叩擊頭專為體位引流而設計。安裝在

No.509叩擊接合器，結合使用可獲得完整的叩擊治療效果。

以上多種叩擊頭可以滿足臨床的所有要求，適用于不同病人的體位引流。

8.頻率及時間在指定范圍內可隨意調節，并有自動關機功能：

機器的頻率在10CPS—60CPS（一般情況下治療頻率在20-35CPS左右），時間在60分鐘范圍內，可以隨意增減調節，操作簡單易學，指示數碼燈清晰明亮。另外為了，機器還帶有自動關機功能，即機器在無人操作情況下，1分鐘后自動關機，切斷電源。

9.作用均衡：

與手工叩背相比，G5?振動排痰機力量均勻，頻率穩定，避免了手工叩背力量的隨意性。

排痰機排痰是病人特別是老人和兒童樂于接受的一種治療方式：

在沒有引入美國G5?振動排痰機之前，臨床采用多的是手工叩背排痰，頻率和力度很難掌握，級易給病人造成痛苦使病人產生逆反心理，并且治療效果不明顯，對某些病人治療無效。

排痰機在排痰的同時有助于松馳病人緊張的肌肉，刺激局部的血液循環，緩解平滑肌的痙攣，使病人有輕松的感覺，樂于接受，治療效果明顯，特別是對呼吸音的改善及提高血氧濃度方面有明顯改觀。

10、 排痰機排痰是病人特別是老人和兒童樂于接受的一種治療方式：

在沒有引入美國G5?振動排痰機之前，臨床采用多的是手工叩背排痰，頻率和力度很難掌握，級易給病人造成痛苦使病人產生逆反心理，并且治療效果不明顯，對某些病人治療無效。

排痰機在排痰的同時有助于松馳病人緊張的肌肉，刺激局部的血液循環，緩解平滑肌的痙攣，使病人有輕松的感覺，樂于接受，治療效果明顯，特別是對呼吸音的改善及提高血氧濃度方面有明顯改觀。

適應科室

美國G5?振動排痰機主要適用于以下科室：

呼吸科、神經內科、神經外科、心胸外科、心臟內科、重癥監護（包括ICU、CCU、SICU等）、小兒科、老年科、傳染科、職業病防治、移植術后、術后恢復、急診科等。

適應癥及禁忌癥

（一）適應癥 ：

１、外科術后病人（POSRATIVE）

由于手術切口使肌肉軟弱無力而導致患者咳嗽能力下降。另外，術后恢復期限制運動的病人

在肺內有大量分泌物積聚。如：心外術后，胸外術后，神經外科術后，移植術后，腫瘤術后

等。

２、支氣管擴張癥（BRONCHIECTASIS）

由于肺部氣道慢性擴張使分泌物清除能力下降。這種狀況引起氣道的反復感染及疤痕形成。

３、哮喘（ASTHMA）

以上呼吸道對外界的敏感性增高為特性，引起氣道狹窄分泌物不能排出。應解除支氣管痙攣

以擴張支氣管。

４、慢性支氣管炎（CHRONIC BRONCHITIS）

常為吸煙及環境污染所致，支氣管粘膜腫脹或變厚。

５、慢性阻塞性肺氣腫（CHRONIC EMPHYSEMA）

各種因素所導致肺組織的性損傷，肺泡失去彈性而造成粘液排出障礙。

６、急性肺炎（ACUTE PNEUMONIA）

引起肺部炎癥的急性感染，炎癥引起組織腫脹，使肺通氣空間充滿液體。

７、肺囊性纖維性病變（CYSTIC FIBROSIS）

該隱性遺傳性疾病是兒童肺部疾患和死亡的主要原因。過多的粘性分泌物排出受阻，增加肺

部感染的發生。

８、老年?。℅ERIATRIC CONDITIONS）

老年性肺組織彈性及咳嗽反射降低。

９、艾滋?。ˋIDS）

獲得性免疫缺陷病，75患者有CARINI氏肺囊性肺炎。艾滋病是多種引起呼吸系統異常的免

疫缺陷病之一。

1０、氣管切開術后（TRACHEOSTMY）

由于咳嗽機制受限而導致分泌物聚集與呼吸困難。

1１、職業性肺部疾?。∣CCUPATIONAL LUNG DISEASES）

為直接接觸化學物質、塵埃和有機物所致，肺功能退化與呼吸不規則為常見表現。

1２、術前氣道清潔(PREOPERATIVE CLEANING)

神經外科及心外科等術前呼吸道清理,使用G5?振動排痰機排出病人的呼吸道中殘留的分泌物

,保持呼吸道通暢。

13、昏迷(PATIENTS IN A COMA)

由于昏迷的病人對外界反應差,抵抗力減弱,肺內分泌物難排出,級易合并感染,應注意排痰。

14、燒傷(BURN INJURY)

較嚴重的燒傷,尤其是伴有呼吸道內燒傷,分泌物增多,較粘稠,不易排出。

15、呼吸衰竭(RESPIRATORY FAILURE)

保持呼吸道通暢級為重要。

16、肺不張 (PULMONARY ATELECTASIS)

患者手術后或存在異物痰塊及炎癥等原因，引起的氣道堵塞造成肺不張，應及時排出。

17、新生兒肺炎(NEONATE PNEUMONIA)

新生兒誤吸入羊水及胎糞，造成肺炎。

（二）禁忌癥

1、胸部接觸部位皮膚及皮下感染；

2、肺部腫瘤(包括肋骨及脊柱的腫瘤)及血管畸形；

3、肺結核、氣胸、胸水及胸壁疾病；

4、未局限的肺膿腫；

5、出血性疾病或凝血機制異常有發生出血傾向的；

6、肺部血栓；

7、肺出血及咯血；

8、不能耐受震動的病人；

9、急性心肌梗塞；

10、心臟房、室纖顫；

11、心臟內附壁血栓。

特別提示！

臨床使用中如遇下列少見情況，請立即停止使用本儀器，并結合具體臨床情況，判斷其發生的原因，由醫師決定是否繼續使用本儀器：操作部位出現出血點和/或皮膚瘀斑；新出現的血痰；使用儀器過程中，病人高度的精神緊張；危重病人使用過程中，出現明顯的心率、血壓等生命體征改變。對于體弱、瘦弱、危重的病人及患兒，請選用210叩擊頭或使用Fleximatic系統的小叩擊頭系統，并注意觀察患者的病情變

化。

技術特性

發動機 （大叩擊頭系統） 1/17馬力;（小叩擊

頭系統）1/35馬力

輸出速度 （大叩擊頭系統） 10~60周/秒;（小叩

擊頭系統）10~30周/秒

電源 220 伏            50~60 Hz

輸入功率 280W (大電機輸入功率:160W;小電機輸

入功率:120W)

速度控制 固狀電子

時間控制 固狀電子

漏電流 <75微安

熔斷器 φ5×20 3A×2 250V (MDL-3 Slow Blow)

電源長度 3米

外殼材質 天然耐火聚乙烯材料

性能保證 美國FDA檢測證書;中國SDA注冊證

機器尺寸（高，長，寬） （機頭）13.25＂×20.25＂×17.75＂

（機身）36.5＂×18.75＂×17＂

機器重量 （機頭）28.6 磅

（機身）18.6 磅

包裝尺寸 （機頭）18.125＂×22.25＂×29＂

（機身）42＂×21＂×23＂

運輸重量（附屬部件） （機頭）37 磅

（機身）30 磅

運輸和存貯條件 環境溫度：－40℃～+55℃；

相對濕度： ≤93％

大氣壓力：500hPa～1060hPa

 I-B

臨床應用

進行治療前先看病人的病歷，了解病人的病情、體征、體檢情況，是否有吸煙史，肺部感染情況，有胸片的通過胸片了解感染部位，病人的體重，體質的強弱程度，對臥床的病人要了解臥床時間長短。

根據病人具體情況每天治療2----4次，每次治療時間5----20分鐘，治療前進行 20分鐘的霧化治療，效果更好。做之前與家屬進行溝通，取得家屬的配合。根據了解的情況，判定治療的頻率及治療的部位，可側重治療患側或感染部位，一般治療的開始頻率為20，治療中根據病人的反應情況適當?shù)脑鰷p力度。對于體弱及術后的病人，開始采用較低的頻率，建議從20CPS開始.。治療中認真觀察病人的反應，再進一步根據情況增減頻率，并根據病人的承受情況，更換叩擊頭，以減少病人在治療中的不適感覺。對于使用監護設備及其它治療設備的，治療中要隨時觀察設備的使用情況，遇到異?，F(xiàn)象，先停止治療，判定不正常原因，解決后，再繼續治療。

治療時病人一般采用側臥位，治療時先做一側，然后給病人翻身，再做另外一側，對于不能翻身病人，可選擇前胸、兩肋部位進行治療。治療時先從病人的肺下葉開始，慢慢向上叩擊（從外往里，從下向上），覆蓋整個肺部。對于感染部位，延長叩擊時間，增加頻率，并用手對叩擊頭增加壓力，促進其深部排痰。對于不能自主咳痰尤其氣管切開的病人治療中隨時注意吸痰。對患者使用G5?振動排痰機治療后，要觀察其痰量、性質、顏色的變化。

注意事項：

1.排痰機的基本治療頻率為20CPS—35CPS。

2.使用叩擊接合器治療時，頻率不能超過35CPS。

3.使用海綿軛狀叩擊頭治療時，不能用叩擊接合器，其它叩擊頭則可用叩擊接合器。

4.使用叩擊接合器治療時，要讓叩擊接合器上的紅箭頭對向病人的主氣道。

5.避免交叉感染，應盡量使用一次性叩擊頭罩。使用軛狀海綿狀叩擊頭，先套上一個塑料叩擊　罩對海綿進行保護，再在外面罩上一個一次性叩擊頭罩避免感染

6.每日治療2—4次，在餐前1—2小時或餐后2小時進行治療，治療前進行20分鐘霧化治療，治療 　后5—10分鐘吸痰。

特別注意！

1、對于不能忍受叩擊的病人，無論何種情況應選用210、212、230號海綿狀叩擊頭。

2、對于正在使用其它監護設備，要在使用G5?振動排痰機之前，詳細了解病人情況，并隨時觀察監護設備。

3、對于正在靜脈點滴的病人，請在使用G5?振動排痰機前詳細檢查有無滲漏、脫針現象。

4、對于可以行走的病人，在進行叩擊治療后，可請患者下床活動，以幫助肺部纖毛運動，利于排痰。

5、對于無自主咳痰能力及昏迷的病人，請在使用G5?排痰機前準備好吸痰設備，并在操作中隨時觀察病人的反應。

與傳統排痰方式的比較

負壓吸痰器的吸管只能伸到主氣管及部分支氣管中進行操作，所以只能吸出這些部位的痰液，而對細支氣管及肺泡中的痰液無能為力。

支氣管鏡下取痰（或異物），需在麻醉狀態下進行，操作復雜，副作用大。操作過程中，可能會損傷黏膜，產生出血現象，易造成感染，留下性創傷。這種操作對病人是痛苦的，難以接受。支氣管鏡只能單點取痰，不能大面積進行排痰工作。

G5?振動排痰機

手工叩背

低頻作用力可透過皮層、肌肉、組織傳達到細小支氣管 只作用于淺表層

無須體位配合，任何體位均可操作 需要患者體位配合

可保持恒定的節率 節率無法控制

針對不同的病人、病情，頻率可調 頻率沒有準確標準

力量強勁、平穩、持續 力量輕重不易控制，不持久

患者易于接受 易引起患者反感

操作簡單省力 Z 手法復雜費力

不易疲勞 易使人疲勞

術后：不易引起刀口開裂 術后：易引起刀口開裂
