意大利BTS 生物力學綜合 ( 集成式步態）采集分析實驗室

BTS 生物力學綜合 ( 集成式步態）采集分析實驗室能夠支持從單一設備到復雜多設備的整合。

可進行多種方案的靈活配置，可完成三維運動、二維視頻、三維壓力和無線表面肌電等系統的采集。

主要應用于科研，醫療康復，體育運動等領域。

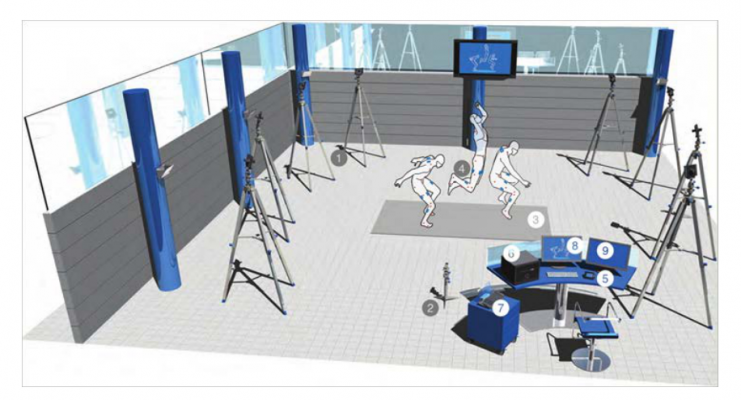

系統組成：

① BTS 紅外攝像頭

紅外攝像頭通過采集貼于患者身上的反光標記點的運動軌跡，記錄患者多個身體部位（包括肩、肘、腕關節，軀干，骨盆，髖、膝、踝關節）的運動軌跡，得出相關的三維運動學參數（包括：矢狀面、冠狀面、水平面）。

反光標記點可以被動反射紅外光，不存在光線的干擾。攝像頭的數量及規格可根據需要選擇。

② BTS VIXTA 數字影像裝置 :25Hz,50Hz,100Hz 三種規格可選

工作站可以連接 4 臺數字影像攝像頭，可以方便測試者從不同角度對患者進行觀察。提供了一個真實的和數據同步的畫面，記錄保存測試過程，為后期定量結合定性評估提供幫助。

③三維測力臺：

BTS 可以提供兩種測力臺： P6000 型和 INFINI-T 型

BTS P-6000 測力臺提供了三維動力學數據，可實時顯示地面反作用力，壓力（COP) 以及力矩，與紅外攝像頭所測得的運動學數據一起可推算出關節力矩和功率等數據。

④無線表面肌電測試系統

無線表面電*輕巧、方便、幾何可變、全無線的特點使被試者在測試過程中可以正常發揮，使測試數據更加準確。

無線 PDA 具有觸屏功能。主要作用是接收來自表面無線探測電*的信號，同時將接收的信號傳向工作站（筆記本電腦和臺式機）。PDA 具有接收信號和保存信號的特點，這種特點可使測試者脫離工作站直接在病房中進行測試。

無 PDA 版肌電可通過工作站上的 USB 裝置接受無線肌電信號。

⑤綜合采集分析工作站

將所有設備采集的數據都集中于一個工作站，進行數據的統一處理。時此工作站可根據不同的測試者選擇不同的軟件，例如為醫生提供的 BTS SMART Clinic 軟件，為體育工作者提供的 BTS SMART Performance，為科研工作者提供的 BTS SMART Analyzer 軟件。

BTS 生物力學綜合 ( 集成式步態）采集分析實驗室特點：

● 實現“同步性”

可與測力臺、肌電設備及數字影像進行運動學、動力學和肌電學同步采集，因為測力臺、肌電設備來自于同一廠家，集成于同一軟件，可在同一軟件中進行數據采集、分析與診斷，保證了采集數據的幀幀同步性與數據分析時的準確性。

內部同步，非外部同步

無觸發延遲

集成式系統：可以整合多系統數據于同一平臺，利于分析，避免步態軟件調用出錯。

● 數據高速處理能力

● 紅外攝像頭有多種規格可選，滿足不同需求用戶。

● 可擴充 8 塊測力板和 32 通道肌電采集設備，并整合在同一主機內，不需額外連接，可擴充至 64 通道信號。

系統軟件：

BTS 采集與分析軟件可以整合三維紅外捕捉、測力臺、無線表面肌電、高速攝像裝置，將運動學、動力學、肌電圖、影像等信息同時呈現一并分析，得到一份完整的報告，更能達到時序上的幀幀同步。

BTS 系統軟件自帶多個測試協議，皆為國際上公認的人體運動分析模型，如 Davis protocol、Helen Hayes protocol、Oxford Foot protocol、Helen Hayes protocol with bi-segmental 3D foot、Upper Limb protocol 等，以及這些模型的簡化版和改進版。同時，軟件允許用戶根據需求自行創建個性化的測試協議，并可保存?zhèn)溆?，操作簡單，快捷方便?/p>

BTS 系統軟件可以應用于生物力學、運動科學、人機工程學、機器人學、計算機繪圖、仿真學等領域。

● BTS SMART Analyzer 分析軟件

BTS SMART Analyzer軟件為多功能性的動作分析軟件，該軟件包含多個可視化的命令按鈕，用戶可根據實際需求，利用該軟件編輯算法，對采集到的數據進行處理和計算，獲得想要的指標，同時可快速產生詳細的分析報告，可制定圖表和多媒體報告格式，可以以打印、輸出、或網絡分享的方式傳輸數據。

● BTS SMART Performance 分析軟件

BTS SMART Performance 分析軟件可預先建立分析模塊，主要應用于體育的科學研究，為運動員提供訓練方法，評價運動員的訓練水平及能力，防止運動損傷，評價運動姿勢及作用力等。

BTS SMART Performance 分析軟件包含了各種運動項目的分析模塊，包括：足球、網球、籃球、棒球、自行車、高爾夫等。

● BTS SMART Clinic 分析軟件

BTS SMART Clinic 分析軟件是基于國際公認的臨床醫療模塊，主要應用于臨床動作分析與評價。

BTS SMART Clinic 分析軟件可計算患者的步態參數（包括時空、時相參數），動力學參數、肌電參數。此軟件中配有正常數據模板，患者測試的參數可以直接導入到正常人的數據模板進行對比。

BTS 生物力學綜合 ( 集成式步態）采集分析實驗室可擴充性：

實驗室可同時整合多 個 其 它 設 備， 如 BTS Poseidon 脊柱運動分析系統，BTS Nirvana 虛擬現實情景互動系統，Con-TrexMJ 多關節等速系統，ConTrex-WS 工 傷 模 擬 系 統，P-WALK 視頻壓力分析跑臺等，實現在同一實驗室空間內，進行多種方式的生物力學測試及訓練，為科研及臨床帶來大的便利和有效的拓展。
