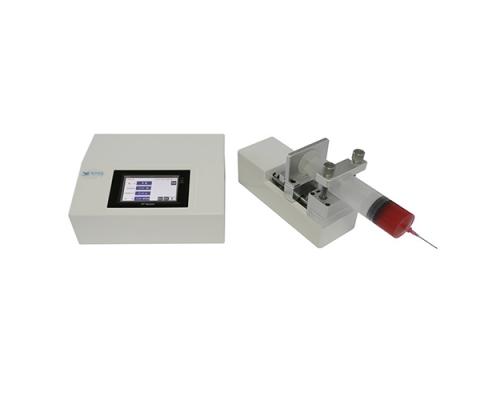

訊飛注射泵XF-101PDH

1. 功能簡介

1) XF-101PDH注射泵廣泛用于化學反應注射實驗、長時間動物藥物注射實驗、靜電紡絲應用及其他實驗室微量注射實驗等；

2) 4.3寸（480*272像素）液晶多彩觸摸屏裝置，操作簡單直觀；

3) 注射器內徑輸入功能，可從列表中選擇注射器或直接輸入注射器內徑；

4) 掉電記憶功能：系統自動保存設置參數，重新上電后無需重新設置；

5) RS232通訊：

XF-101PDG技術規格表

注射泵類型

XF-101PDH

通道數量

1

適用注射器類型

0.5ul-200ml

最*行程

140mm

每微步距離

0.025um

每微步注射量

0.017uL(50mL 注射器)

流量范圍

0.001uL/min-130.00ml/min

線速度范圍

1.5um/min-135.00mm/min

工作模式

推拉/單推循環/推拉循環/分段編程

線性推力

>450N

控制精度

當>30%滿行程時，控制誤差≤±0.5%

控制及顯示

4.3寸液晶多彩觸摸屏

工作環境

溫度 5-40℃，相對濕度<80%

電壓

DC18V-DC36V

外形尺寸

250*80*55(mm)

重量

2.5kg

2. 概 述

XF-101PDH注射泵具體使用方法如下：

若要進行參數的設置、修改或查看則在開機主界面中即可進行操作。參數輸入過程首先應從列表中選取注射器或直接輸入注射器的內徑，然后再輸入其它參數（注射容量、速度等），工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

1) 模式選擇

   有5種工作模式選擇。分別是：?jiǎn)瓮?、單拉、單推循環、推拉循環、分段編程。

2) 注射容量

可以設置并且必*設置注射的目標液量，當達到目標值時注射泵自動停止工作。有2種液量單位可供選擇。

3) 流速

可以設置并且*須設置注射流速值，有6種流量單位可供選擇。

4) 注射器的確定

l 從選型畫面中查找

在參數設置畫面中有一個選型按鈕，可跳轉至選型畫面，當中包含了一系列常用的標準的注射器型號。一旦選中了注射器型號尺寸，程序?qū)⑹褂么藘?nèi)徑值。

l 注射器參數自定義

如果使用的注射器程序列表中沒有，可以自主手動輸入注射器內徑。

5) 通訊類型

采用RS232通信。

6) 非易失性存儲

所有參數被存儲在EEPORM中，系統重新上電后可以恢復到斷電前狀態。
