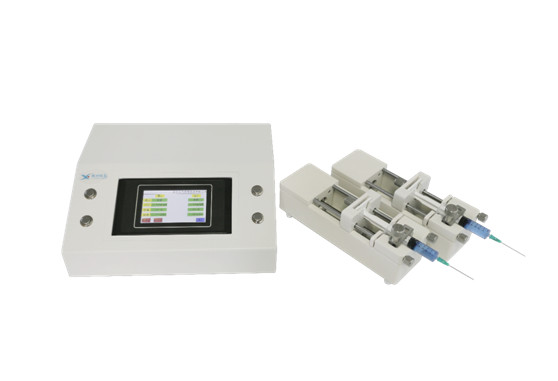

訊飛注射泵XF-101PD(2)

規格表

注射泵類型

XF-101PD(2)

通道數量

2

適用注射器類型

0.5ul-200ml

最*行程

140mm

每微步距離

0.000155ul

每微步注射量

0.13uL(50mL 注射器)

流量范圍

1.35pL/min-238ml/min

每微步注射距離

0.00198438um

線速度范圍

0.00001583mm/s-17.33mm/s

步速范圍

0.002533Step/s-6933Step/s

工作模式

單推/單推循環

線性推力

>75lbs

控制精度

當>30%滿行程時，控制誤差≤±0.1%

控制及顯示

4.3寸液晶多彩觸摸屏

工作環境

溫度 5-40℃，相對濕度<80%

電壓

DC18V-DC36V

外形尺寸

250*80*55(mm)

重量

2.5kg

簡介

該注射泵廣泛用于化學反應注射實驗、長時間動物藥物注射實驗及其他實驗室微量注射實驗等。內置4.3寸（480*272）液晶觸摸屏裝置，操作簡單直觀?？赏瑫r裝卡規定范圍內不同規格的注射器，適合高精度的液體注射。

概述

可選擇工作模式；可從列表中選取注射器或直接輸入注射器的內徑參數；可直接輸入注射液量；可直接輸入注射流速。當所有工作參數設定完畢，點擊確定按鈕跳轉到運行界面，按運行按鈕，注射泵開始運行，可通過進度條、運行時間等參數顯示運行狀態。

v 工作模式

單推、單推循環

v 注射器內徑

l 在列表中查找

點擊選型按鈕，跳轉至注射器型號選擇畫面，該畫面包含了國內外常用的注射器廠家的產品型號參數。一旦選定了某個注射器，該注射器的內徑值將會自動地輸入到內徑顯示框里。

l 注射器內徑輸入

若使用的注射器型號選型畫面中沒有，則可以通過游標卡尺測量并直接輸入注射器的內徑值。

v 注射容量

可以設置注射的目標容量。當達到目標值時注射泵自動停止動作。

v 流速

可設置注射的流速參數。

v 掉電記憶功能

EEPROM保存設置參數，重新上電后無需重新設置。

v 注射容量和流速單位

容量單位(mL、uL)、流速單位(mL/sec、mL/min、mL/hour、uL/sec、uL/min、uL/hour)可設置。

v 校準：通過校準程序可以得到更精*的注射參數。

安裝注射器

注射器安裝請參考下面XF-101PD注射器安裝：


第1步：連接電源DC24V;打開電源開關啟動系統；

第2步：松開套筒前后鎖緊旋鈕，壓緊注射器如上圖；

第3步：上拉注射器壓緊機構，壓緊注射器套筒；

第4步：通過左移、右移按鈕移動注射器推進機構；使之貼緊活塞。

第5步：旋緊活塞夾緊機構，壓緊活塞。
